Konfigurasi Web Server dan Simulasi VLAN

Heihooooo!!! Pada blog kali ini, saya akan membahas tentang langkah-langkah pembuatan Konfigurasi WebServer dan Simulasi VLAN loohhh. Penasaran gak nih???



Apasih yang dimaksud dengan Web Server itu?

Web server adalah sebuah software yang memberikan layanan berbasis yang berfungsi menerima permintaan dari HTTP atau HTTPS dari klien seperti Chrome atau Mozilla dan untuk mengirimkan kembali yang hasilnya dalam bentuk beberapa halaman web dan pada umumnya akan berbentuk dokumen HTML.

Lalu, apakah VLAN itu??

Virtual LAN atau VLAN adalah sekelompok perangkat pada satu LAN atau lebih yg dikonfigurasikan menggunakan perangkat pihak ketiga sehingga dapat berkomunikasi seperti halnya perangkat tesebut terhubung ke jaringan yg sama, padahal perangkat tersebut berada pada jumlah segmen LAN yg berbeda.

Nah sudah tau kan pengertian dari Web Server dan VLAN?

Oke mari kita lanjut ke langkah-langkah pembuatannya.

1.    Setting Web Server pada Cisco Packet Tracer – Sederhana

a.    Pertama, buka aplikasi Cisco Packet Tracer.

b.   Membuat design jaringan Web Server sederhana.

c.     Mengatur Ip Address PC-PT PC0 dengan 192.168.1.2/24. Cara mengaturnya seperti biasa klik sekali pada PC > tab desktop > Ip configuration.

d.    Mengatur Ip Address Server-PT Server0 (Webserver) dengan 192.168.1.1/24.

e.     Mengatur HTTP pada Server dengan klik satu kali pada server > tab service > HTTP.

f.      Edit file index.html dan ganti source kode pada index.html dengan source code seperti digambar lalu klik simpan.

g.  Lalu klik New file. Kita membuat file baru bernama kesan.html dengan source code seperti di bawah ini lalu klik save seperti tadi.

h. Melihat hasilnya dengan cara klik satu kalu pada PC > tab desktop > Web Browser.

i.  Masukkan IP Address Server yaitu 192.168.1.1 pada URL dan klik Go maka akan terbuka tampilan halaman pertama seperti di gambar.

j. Melihat halaman kedua dengan mengklikkan pada menu “Kesan Pesan Praktikum Jaringan Komputer”.



2.   Membuat Simulasi Jaringan VLAN

a.         Membuat desain simulasi jaringan VLAN.

b.         Agar lebih jelas beri kota dan nama LAB A dan LAB B. Juga ubah nama Server beserta klien. Untuk LAB A Server Sella1 dan PC dengan A1-A4, begitu juga dengan LAB B Server Sella2 dan PC dengan B1-B4.

c.          Beri satu switch (2950-24) dan hubungkan semua device ke switch dengan kabel straight. Caranya klik Connection > Copper Straight Through. Untuk LAB A klik server Sella1 dan pilih fastethernet0 pada switch pilih fastethernet0/1. Untuk A1-A4 fastethernet0 dan pada switch fastethernet fastethernet0/2-fastethernet0/5.  Untuk LAB B klik server Sella2 dan pilih fastethernet0 pada switch pilih fastethernet0/11. Untuk B1-B4 fastethernet0 dan pada switch fastethernet fastethernet0/12-fastethernet0/15.

d.          Mengatur IP Server Sella1 dengan cara klik Server Sella1 > Desktop > IP Configuration dan inputkan IP Address 172.16.10.1, Subnet Mask 255.255.0.0, Gateway 172.16.10.254.

e.         Sama seperti Server Sella1, atur IP pada Server Sella 2 dengan menginputkan IP Address 192.162.1.1, Subnet Mask 255.255.255.0, Gateway 192.162.1.254.

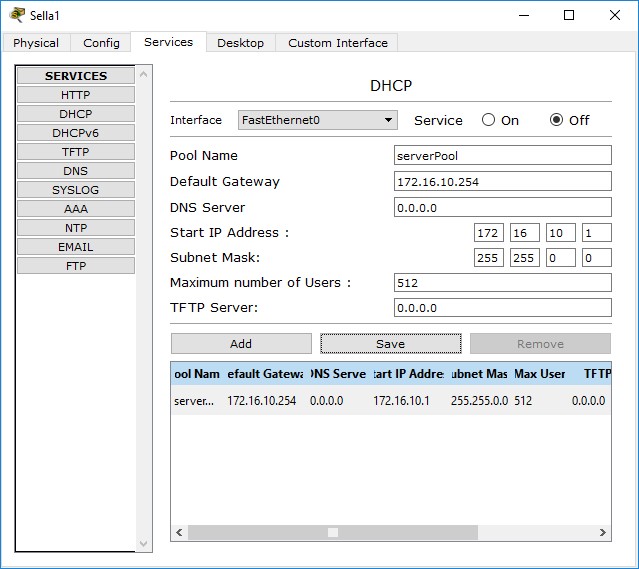

f.          Mengatur DHCP IP Address Server Sella1 172.16.10.1/24 dengan default gateway 172.16.10.254 subnet mask 255.255.0.0 dan IP Address Server Sella2 192.168.1.1/24 dengan default gateway 192.168.1.254 subnet mask 255.255.255.0.

g.         Pengaturan pada switch dengan klik satu kali pada switch > tab CLI > enter. Masukkan perintah seperti pada gambar satu per satu berurutan.

h.         Memasukkan port-port yang aktif pada VLAN. Masih pada tampilan CLI switch enter beberapa kali dan masukkan kode untuk LAB A seperti pada gambar.

i.           Memasukkan port-port yang aktif pada VLAN. Masih pada tampilan CLI switch enter beberapa kali dan masukkan kode untuk LAB B seperti pada gambar.

j.    Tampilan setelah memasukkan port-port yang aktif pada VLAN.

k.  Mengembangkan jaringan dengan enambah sebuah router 1841. Hubungkan dengan Copper Straight Through dan klik router pilih fasethernet0 dan pada switch fastethernet0/24.

l.   Pengaturan pada CLI Router jika ada pertanyaan di no kan saja. Masukkan perintah seperti digambar untuk LAB A.

m.    Lalu masukkan lagi perintah seperti digambar untuk LAB B.

n.    Tampilan hasil akhir simulasi jaringan VLAN

o.  Jangan lupa setting switch ke mode trunk dengan masuk ke CLI switch dan masukkan perintah seperti pada gambar.

p.   Melakukan ping dari Server Sella2 ke Server Sella1 untuk membuktikan apakah jaringan sudah terpasang dengan benar atau tidak.
